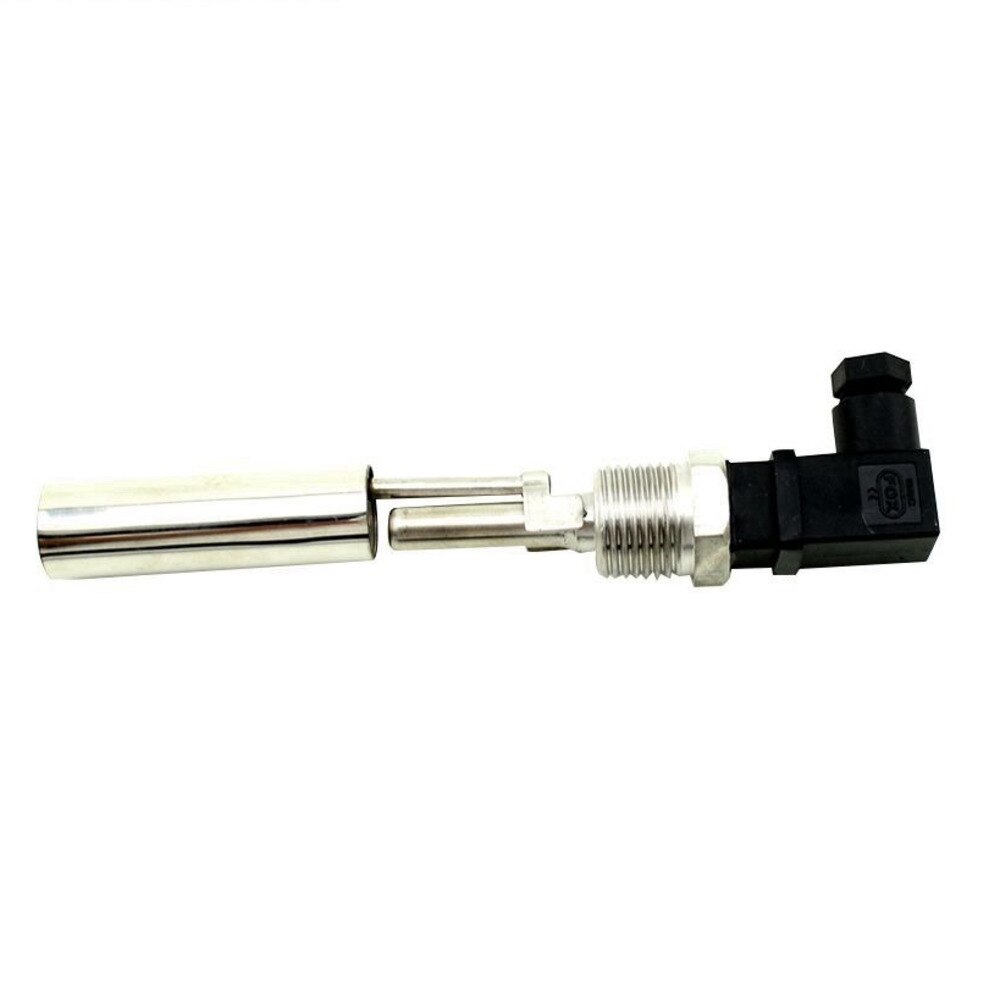

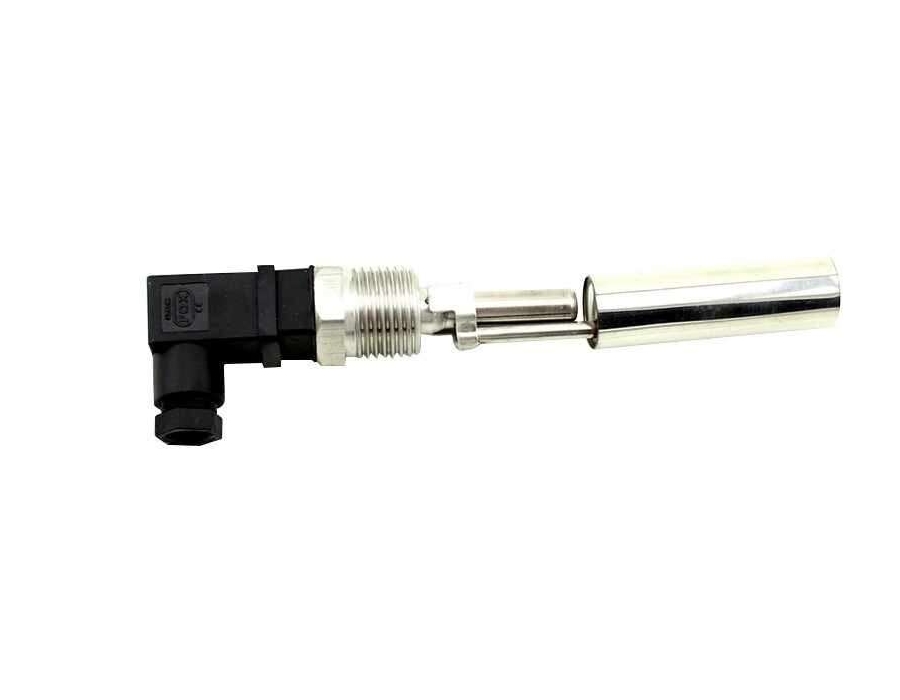

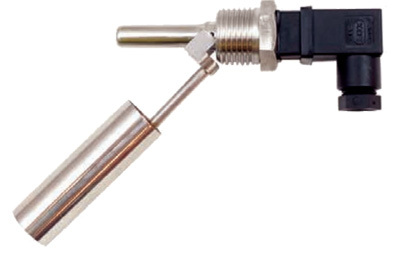

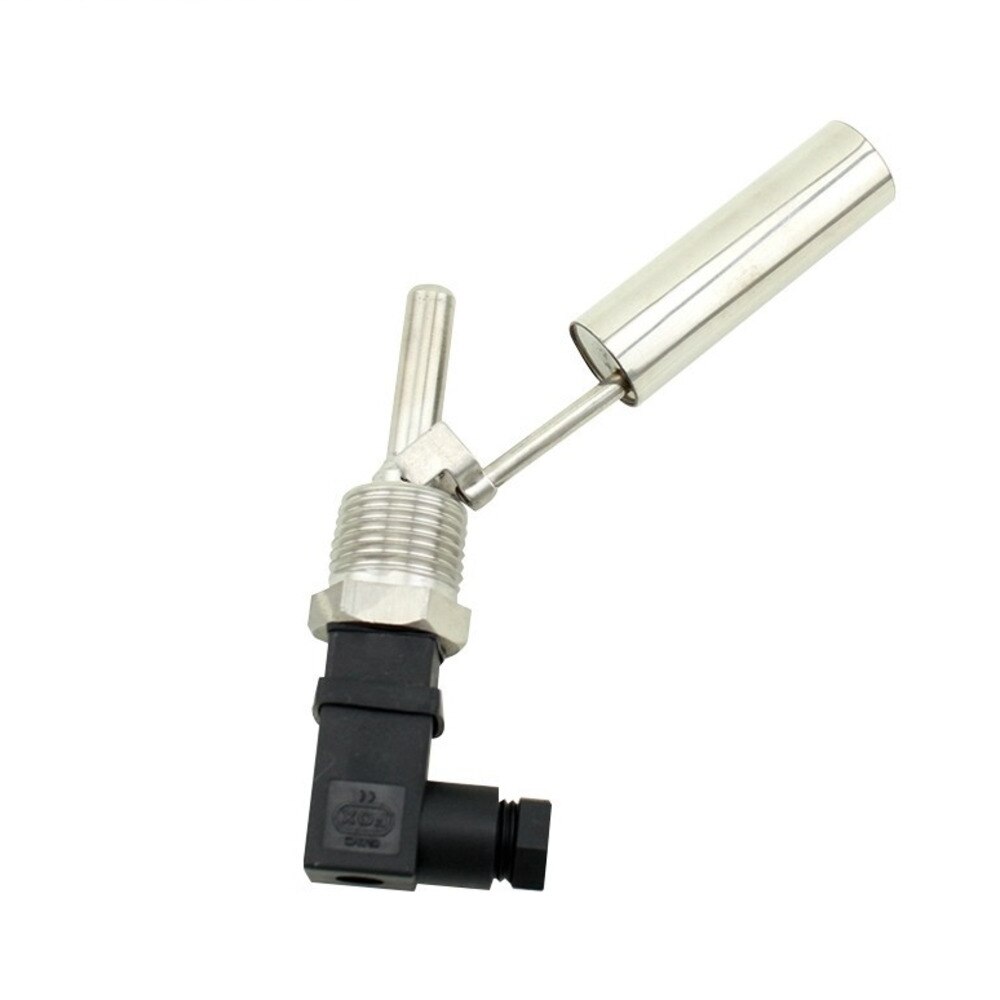

Нержавеющий поплавковый датчик-выключатель PDS-02, до 220v, AISI 304, DIN разъем (ПДУ-В251-110)

Описание

• Длина погружной части: 110 мм
• Диаметр поплавка: 17 мм
• Максимальная коммутируемая мощность: 50 Вт
• Максимальный коммутируемый ток: ≅0,5 А
• Максимально коммутируемое напряжение: ≅220В
• Рабочее давление: 1 МПа
• Рабочая температура: −30...110°С
• Присоединение: G½"
• Длина проводов: коннектор
• Рабочее положение: горизонтальное
• Материал корпуса: нержавеющая сталь

• В зависимости от способа установки датчика выходной контакт замыкается или размыкается при понижении уровня жидкости
• Горизонтальное монтажное положение
• Малые габариты
• Широкий температурный диапазон
• Устойчивость к агрессивным средам
• Разъем DIN : степень защиты IP65, подключение проводов любой длины

Назначение контактов (типовая схема для 4-контактных поплавковых датчиков)

Обычно контакты маркируются или соответствуют стандарту:

1. COM (Common) – общий контакт.

2. NC (Normally Closed) – нормально замкнутый (контакт размыкается при срабатывании).

3. NO (Normally Open) – нормально разомкнутый (контакт замыкается при срабатывании).

4. Заземление/резерв – может быть не задействован или использоваться для экрана.

Схема подключения

1. Для насоса на заполнение (включение при низком уровне):

   • COM → Фаза (L) сети ~220В.

   • NO → Насос (при замыкании насос включается).

2. Для насоса на осушение (включение при высоком уровне):

   • COM → Фаза (L) сети ~220В.

   • NC → Насос (при размыкании насос выключается).

3. Для защиты от сухого хода:

   • Используйте NC контакт в разрыве цепи питания насоса.
