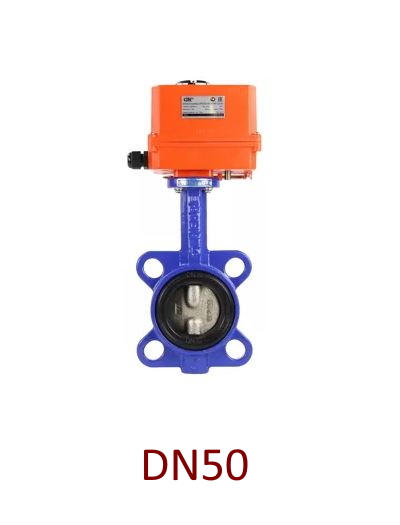

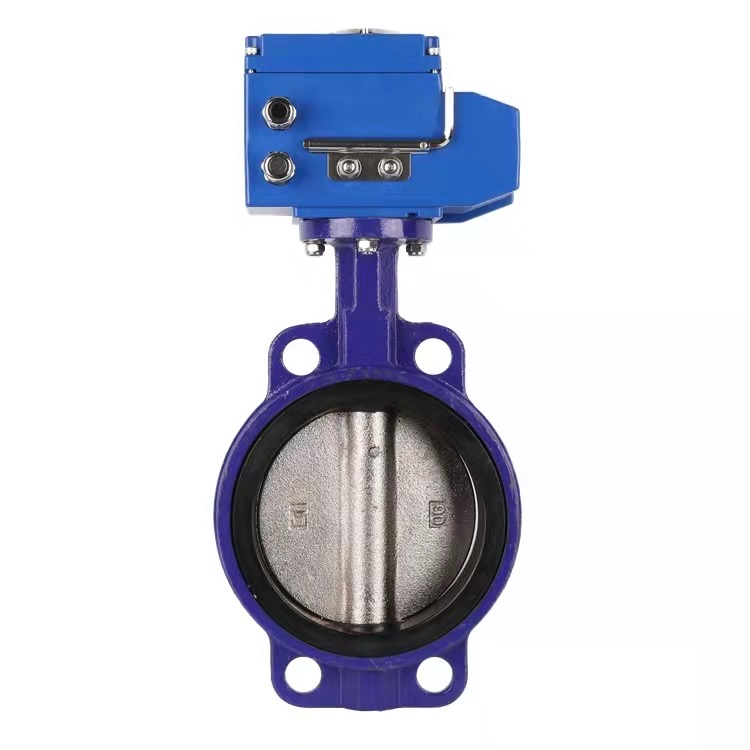

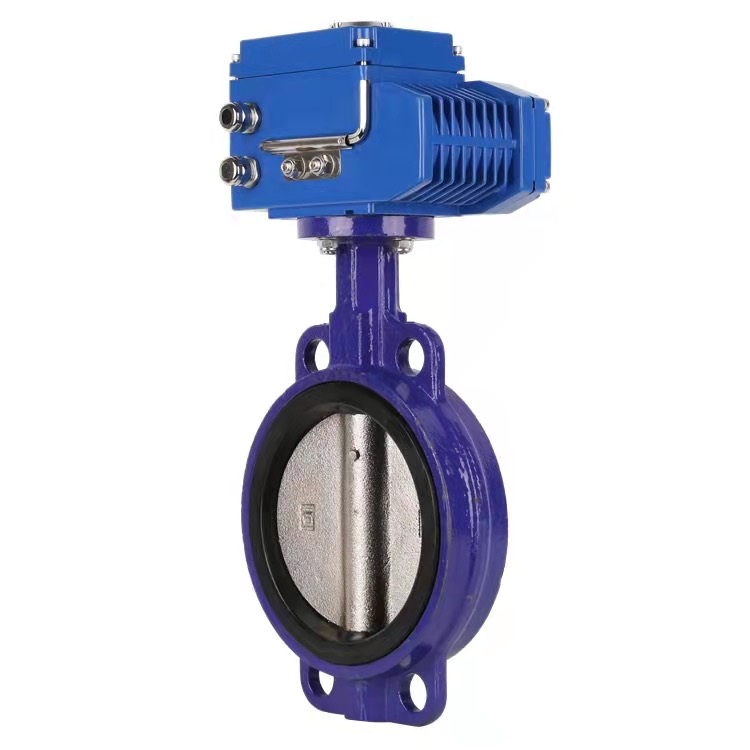

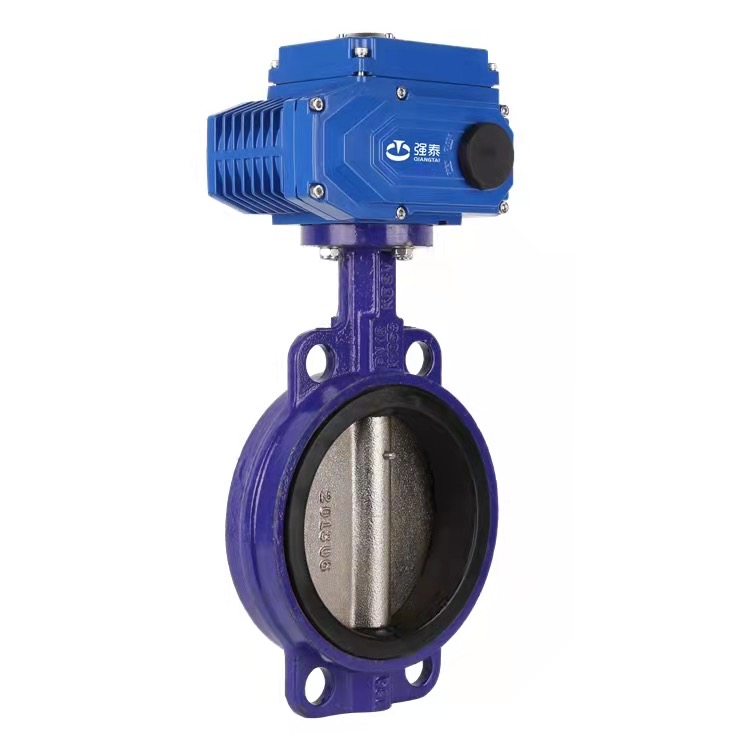

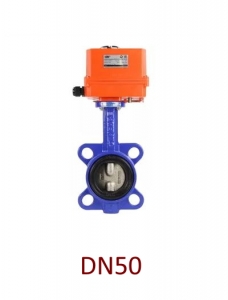

Затвор дисковый поворотный с электроприводом BVM (AC220V)

Описание

Затвор дисковый поворотный с электроприводом применяют как запорное электрифицированное устройство на трубопроводах, с температурой потока до +130°С и давлением до 1,6 МПа (16 кгс/см2). В данной серии затворов диск из нержавеющей стали

Затвор с электроприводом – это надежный и доступный тип запорной арматуры. Стандартное исполнение седлового уплотнения затвора из резины EPDM. Дисковые затворы применяются для дистанционного перекрытия трубопровода на сетях отопления, холодного и горячего водоснабжения и др. областях. Угол поворота диска – 90 гр. Дисковые затворы поставляются комплектно, с электроприводом напряжением 1х220В, 50Гц или 3х380В, 50Гц. Электропривод поворотного затвора рассчитан на управление как в автоматическом, так и в ручном режиме.

Питание привода 1ф/220В, 3ф/330В.

Герметичность затвора класс "А" по ГОСТ Р 54808-2011.

Для размеров DN40-DN65 питание только 220В. Для размеров DN350-DN400 питание только 380В.

Дисковые затворы снабжены двумя концевыми выключателями и двумя моментными выключателями (встроены в электрическую схему).

Привод снабжен смотровым окном, позволяющим определять положение диска.

Технические характеристики затвора межфланцевого с приводом:

Диаметр номинальный DN40-DN400;
Давление номинальное PN16 (16 кгс/см²);
Материал затвора чугун GG20 с эпоксидным покрытием;
Материал диска нержавеющая стали AISI304 с никелевым покрытием;
Материал уплотнения этилен-пропиленовый промышленный каучук (EPDM);
Норма герметичности без протечек, класс «А» по ГОСТ Р 54808-2011;
Рабочая среда холодная и горячая вода, растворы, воздух и др.;
Подача среды в обоих направлениях;
Температура раб. среды от -20 до +130°С;
Управление электрическое, с ручным дублером и блокировкой;
Функция запорная, «Открыто» – «Закрыто»;
Присоединение к трубопроводу межфланцевое (стяжное);
Напряжение питания 1x220В 50Гц, 3х380В 50Гц;
Угол поворота диска 0°-90° стандартно;

Температура окр. среды от -20 до +60°С;
Относительная влажность до 90% (при 25°С);
Класс защиты IP65 по ГОСТ 14254-96.

Вы можете скачать технический паспорт на данную серию клапанов по этой ссылке
