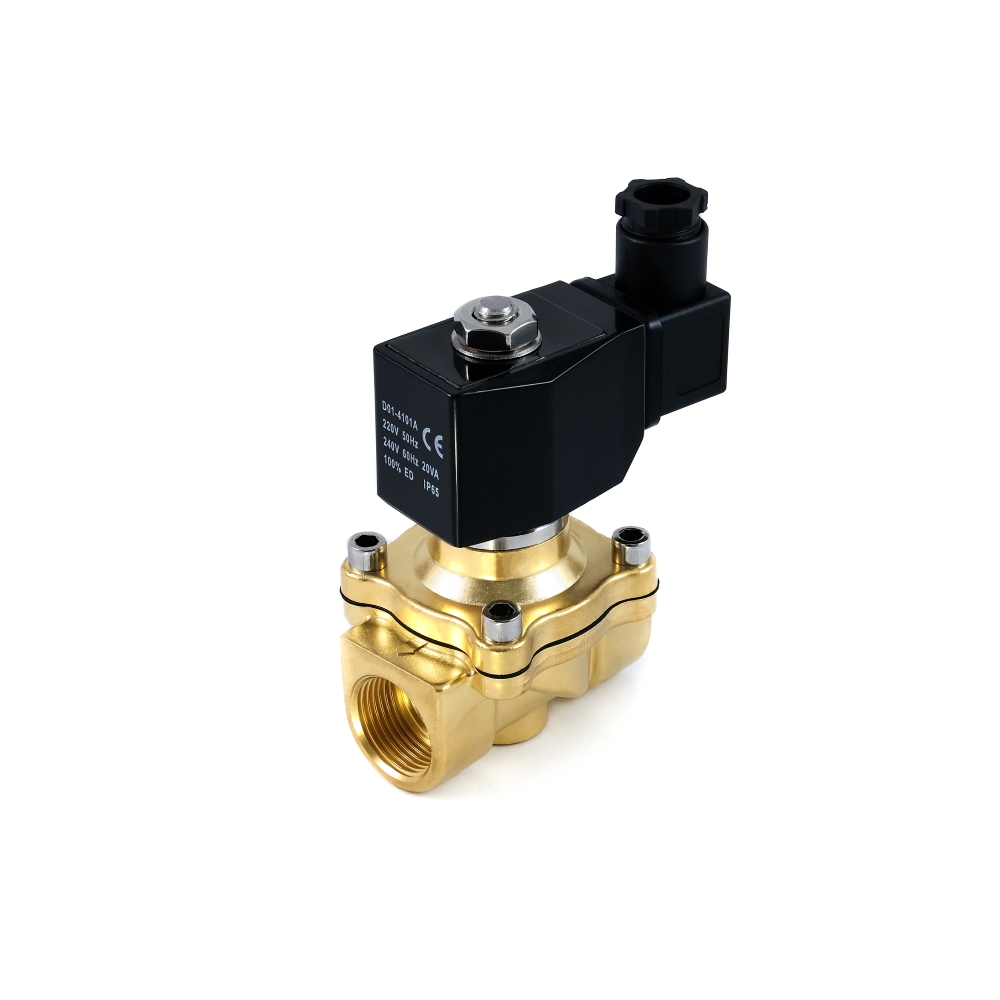

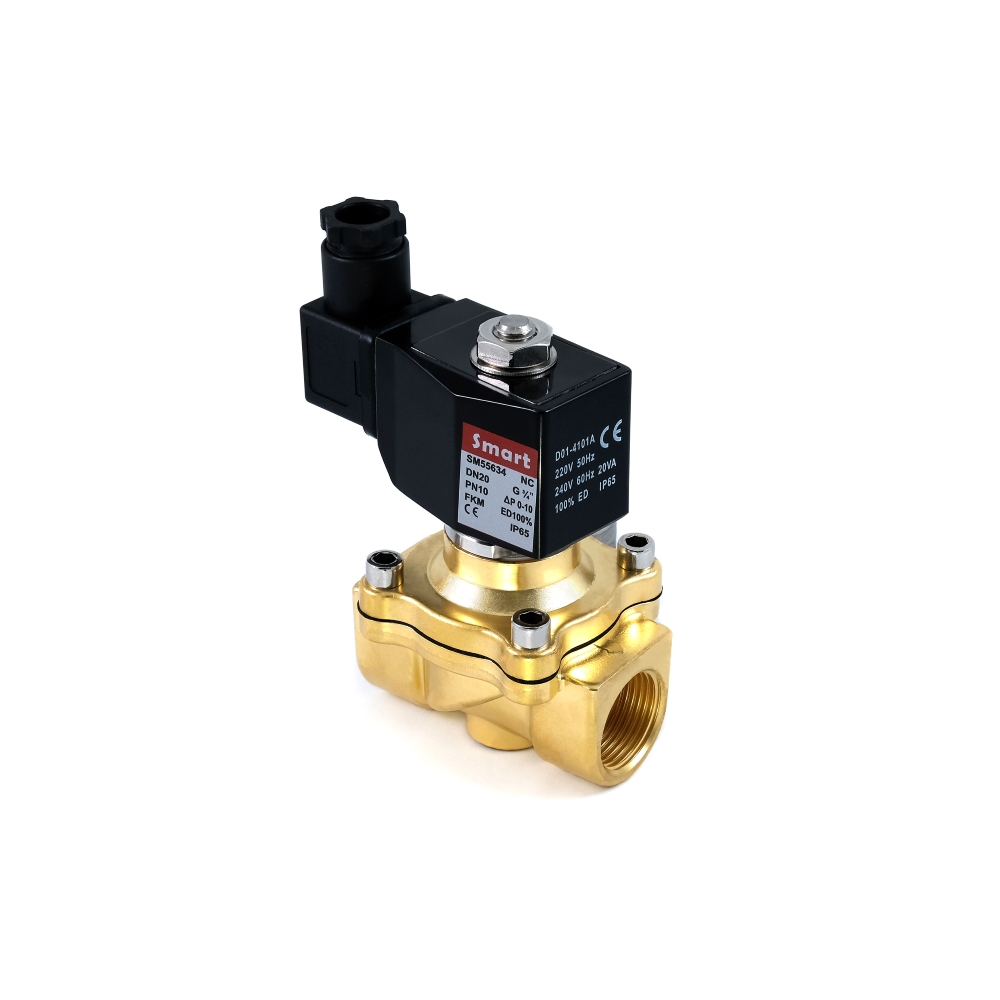

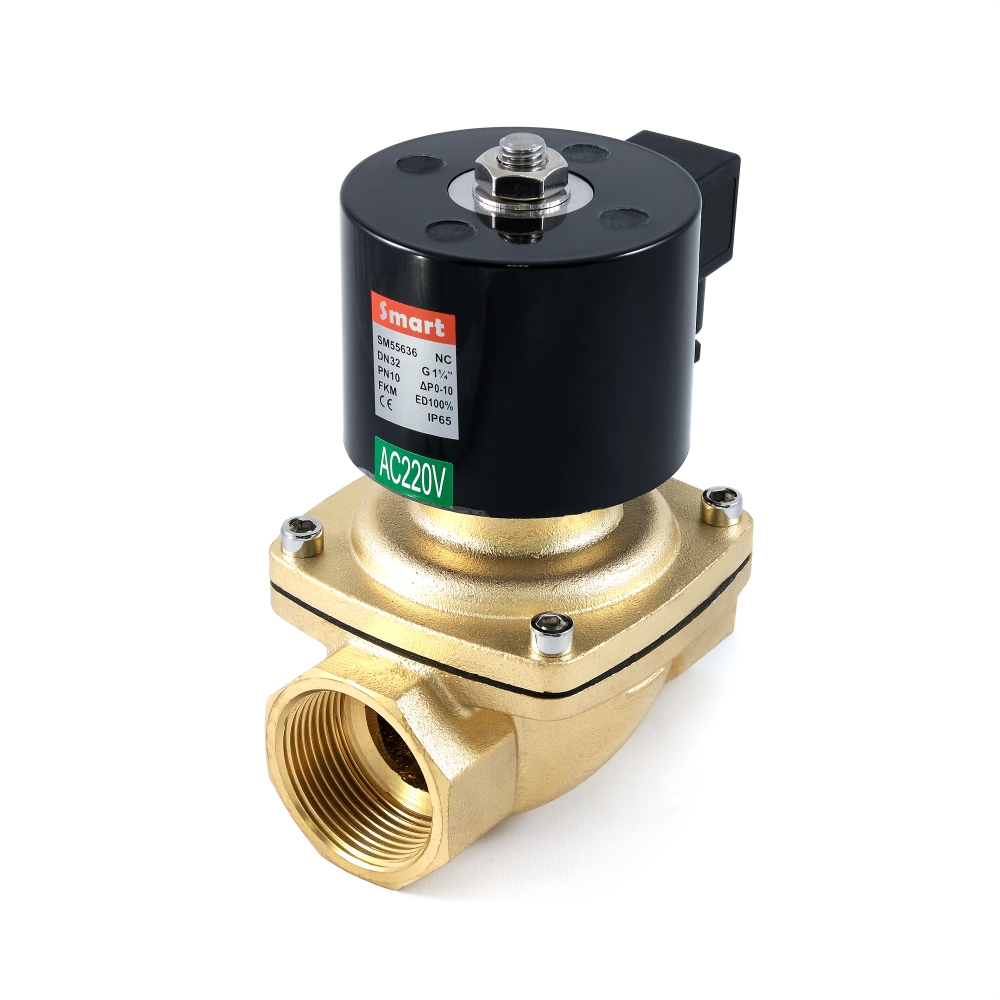

Клапан электромагнитный латунный нормально-закрытый SMART SM5563 (AC220V, AC110V, AC24V, DC12V, DC24V)
Описание
Соленоидный клапан SMART SMART SM5563 является клапаном прямого действия. Материал клапана латунь. Используется на трубопроводах с температурой среды до 130 градусов и давлением до 1 МПа.
На клапане стандартно установлена мембрана FKM. Клапаны с такой мембраной используются для перекрытия холодной и горячей воды, дизельного топлива, щелочей, этиленгликоля, растворов солей, а также масла и светлых нефтепродуктов. Вязкость среды должна быть не более 20 мм2/с.
SMART SM5563 - нормально-закрытый клапан. Это значит что без напряжения клапан закрыт. При подаче тока на катушку он открывается.
Клапаны прямого принципа действия работают корректно только при любом давлении. Запирающий элемент такого клапана зафиксирован на плунжере и не требует перепада давления на входе и выходе.
|
Артикул
|
DN
|
Резьба
|
Kv, м3/ч при 1 бар
|
PN,бар
|
∆P,бар
|
Мембрана*
|
Серия катушки
|
|
SM55632
|
10
|
G ⅜
|
0,7
|
10
|
0-7
|
Упл. FKM
|
ES
|
|
SM55633
|
15
|
G ½
|
5,57
|
10
|
0-10
|
FKM (NBR)
|
EU
|
|
SM55634
|
20
|
G ¾
|
8,82
|
10
|
0-10
|
FKM (NBR)
|
EU
|
|
SM55635
|
25
|
G 1
|
13,92
|
10
|
0-10
|
FKM (NBR)
|
EU
|
|
SM55636
|
32
|
G 1¼
|
27,84
|
10
|
0-10
|
FKM (NBR)
|
EE
|
|
SM55637
|
40
|
G 1½
|
33,64
|
10
|
0-10
|
FKM (NBR)
|
EE
|
|
ARM SM55638
|
50
|
G 2
|
55,68
|
10
|
0-10
|
FKM (NBR)
|
EE
|
Клапаны комплектуются электромагнитными катушками на Ваш выбор: AC220V, DC24V, DC12V, AC24V, AC110V
Вы можете скачать технический паспорт на данную серию клапанов по этой ссылке
