Линейный привод, линейный актуатор HY-01, 1500N (DC12V, DC24V)

Описание

Поднимать и опускать, открывать и закрывать, толкать и втягивать, извлекать и вставлять – всё это под силу линейным актуаторам серии HY-01. Например линейный привод сможет открывать/закрывать гаражные ворота, управлять окнами и дверьми в умном доме или же поднимать и опускать багажник вашего DIY-авто, открывать и закрывать вентиляцию в теплице и многое другое.

Линейный актуатор (привод) — это устройство, которое преобразует электрическую энергию в линейное перемещение выходного штока.

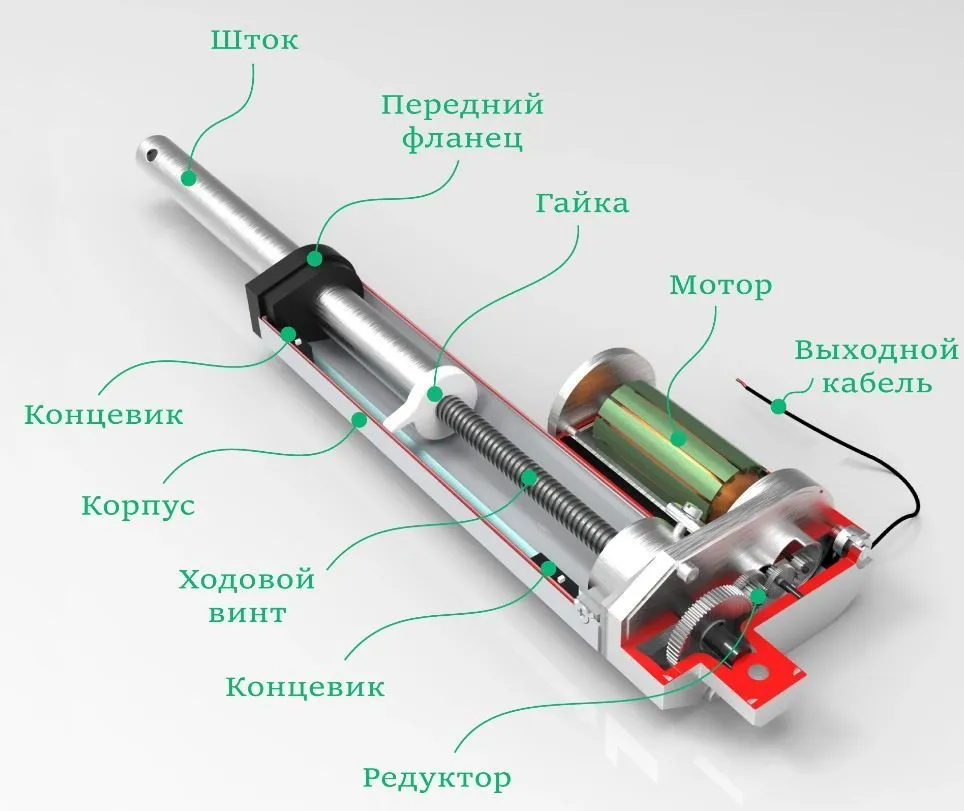

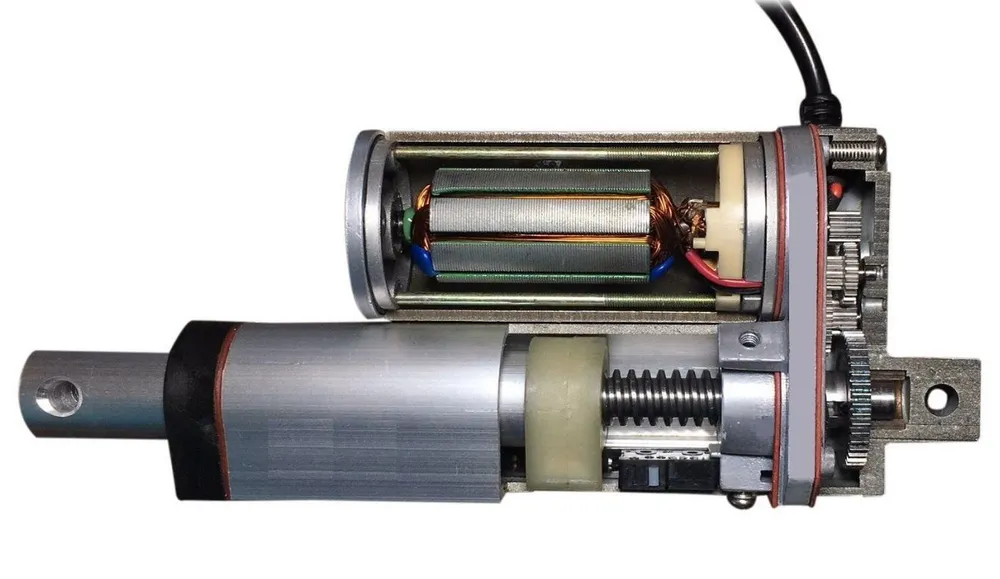

Актуатор состоит из двигателя, редуктора и механического винтового привода с выходным штоком. При подаче питания → вращается вал двигателя → вращается редуктор → вращается ходовой винт → поступает линейное перемещение штока. При смены полярности — шток начнет перемещается в противоположную сторону. При снятии питания — процесс останавливается.

Для ограничения максимальной длины выдвижения или втягивание штока, в линейном приводе расположены два концевых выключателя. При достижении штока крайних точек, соответствующий концевик просто отключает питание мотора. Дальнейшее движение возможно только в противоположном направлении, т.е. при смене полярности питания и реверсе двигателя.

Линейный привод HY-01-(50-250mm) рассчитан на усилие до 1500N, питается от 12 В / 24 В и потребляет ток до 2,5 А. Длина выходного штока от 50 до 250 мм, скорость перемещения 4мм/с.



Все конструктивные компоненты линейного привода изготовлены из алюминия, что обеспечивает легкость и прочность устройства. Линейные актуаторы соответствуют степени защиты IP54, что гарантирует работу в пыльной среде и допускает попадания воды. А это позволяет использовать модули не только в домашних, но и уличных условиях.

Особенности

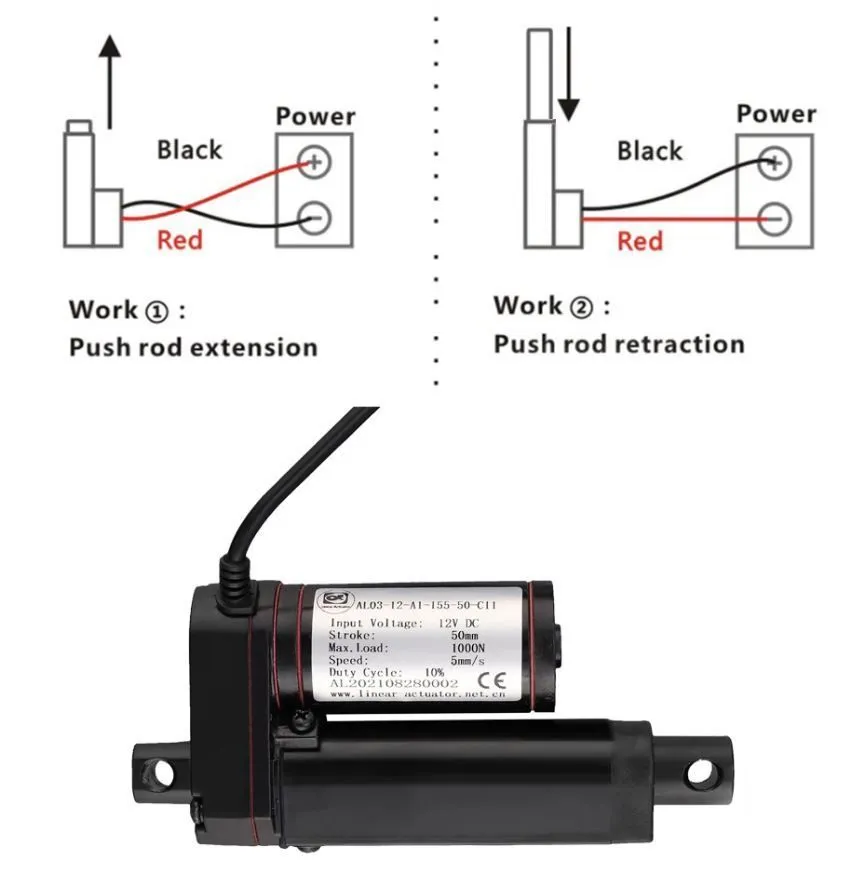

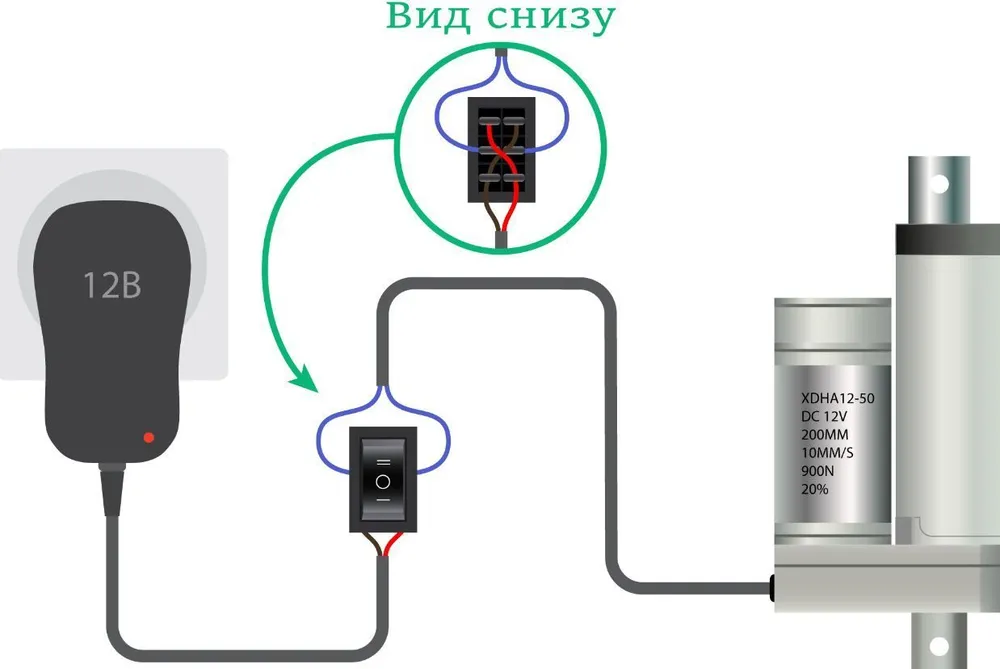

Простота в подключении и управлении. Приложите питание 12 В / 24 В к двум выходным проводам и шток начнет линейно перемещается в одну сторону, при смены полярности — шток начнет перемещается в противоположную сторону.

Два встроенных концевика для ограничения движения штока при максимально втянутом или максимально выдвинутом состоянии.

Промышленный и стильный дизайн устройства впишется в любой интерьер.

Класс зашиты IP54 для работы в пыльной среде и допуск попадания струи воды.

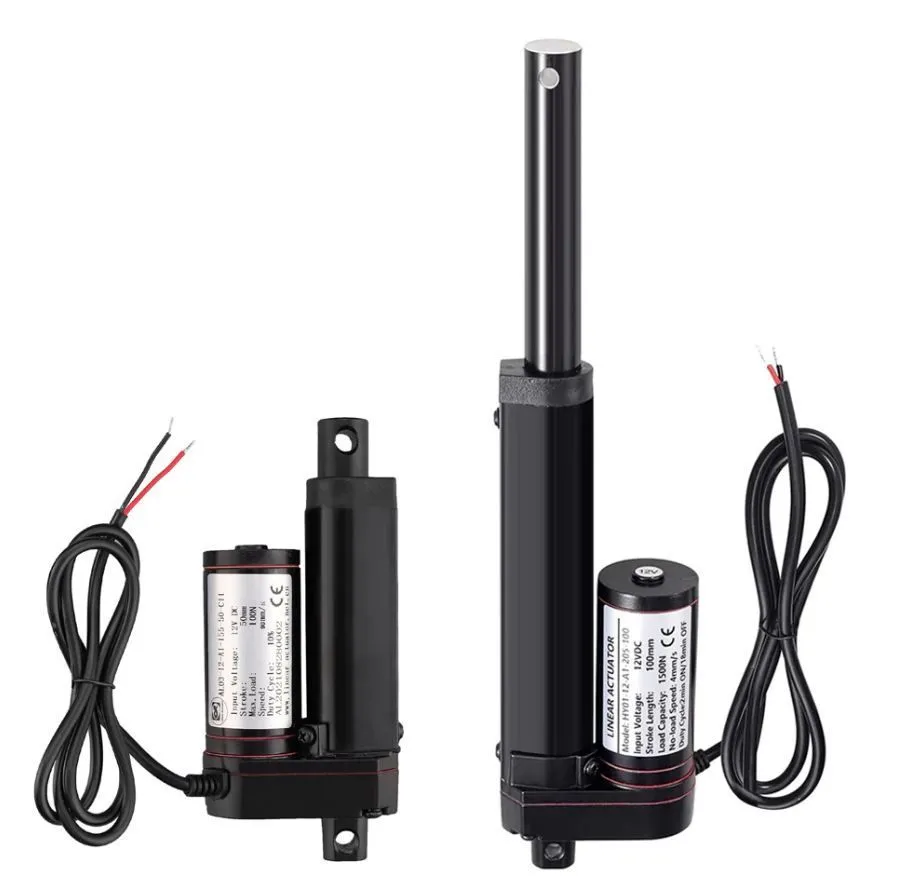

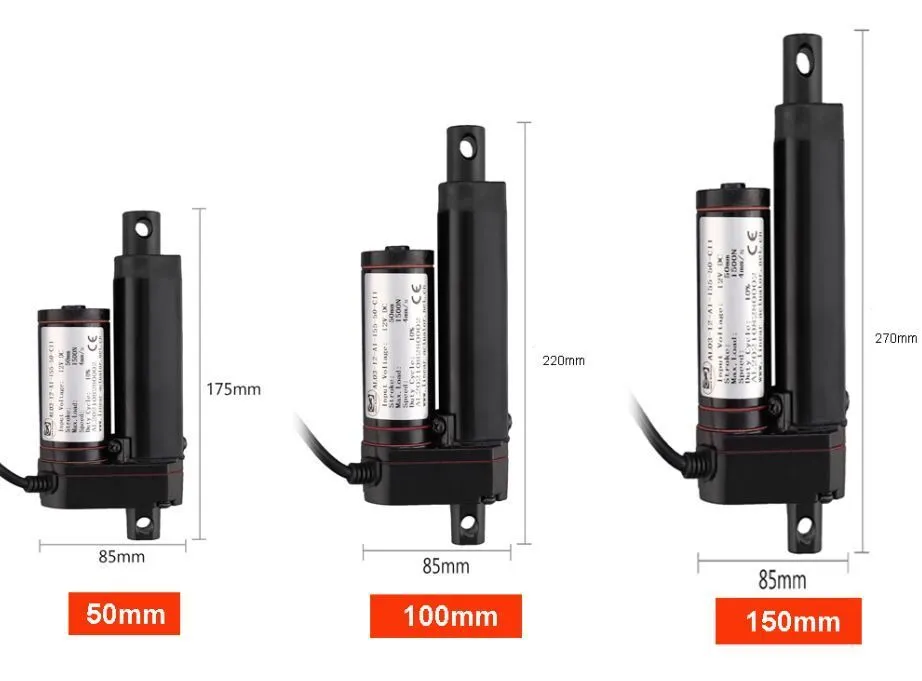

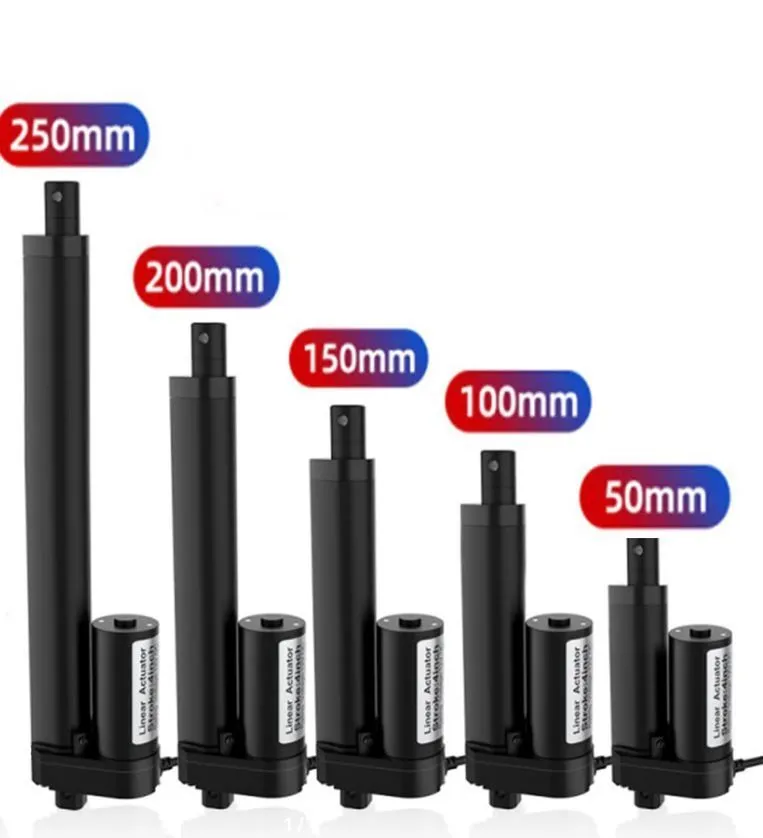

Широкая линейка приводов с возможностью выбора длины штока от 50 до 250 мм.

Характеристики

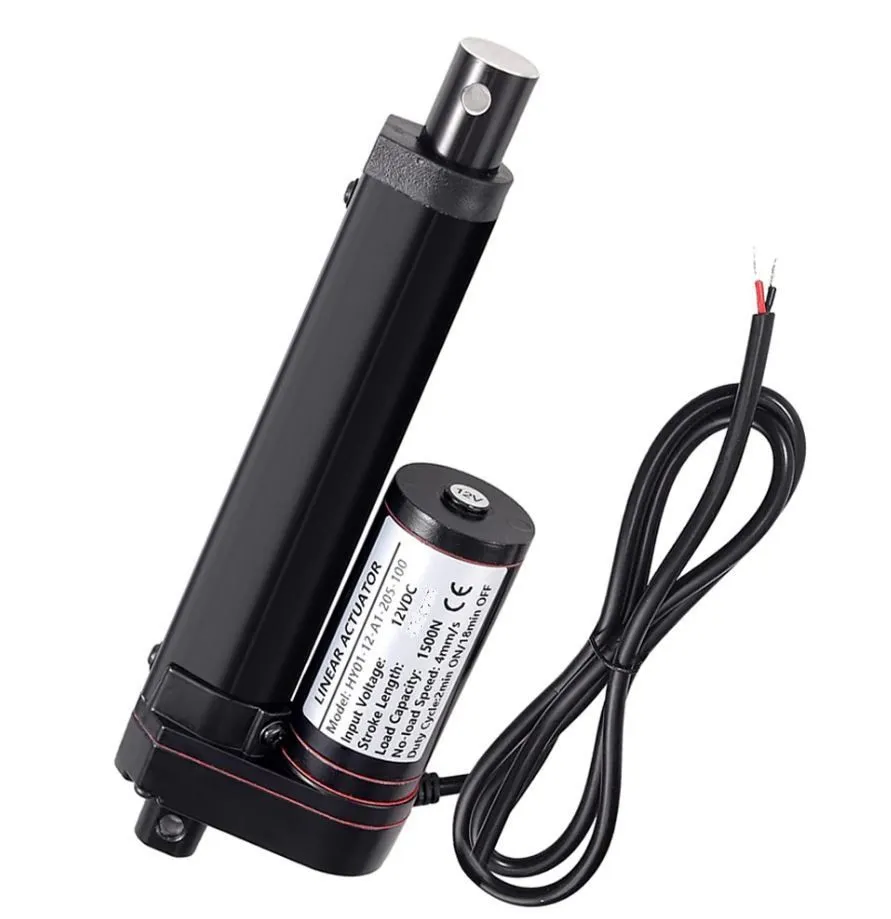

Модель: Линейный актуатор HY-01

Напряжение питания: 12 В / 24 В

Потребляемы ток: до 2,5 А

Усилие: 1500N

Длина штока: 50-250 мм

Скорость: 4 мм/с

Материал корпуса: алюминиевый сплав

Класс защиты: IP54

Температура эксплуатации: −45…+75 °C

Применение

Линейные актуаторы применяются в самых разнообразных сферах по всему миру.

В домашних устройствах для открытие/закрытие уличных ворот, окон и дверей.

В промышленности для поворота лотков в инкубаторах.

В добыче зелёной энергии для контроля положения солнечной батареи.

В медицине для наклона медицинский кроватей.

В сфере обслуживания для открытия витрин в магазинах.

В автомобильной сфере в качестве механизмов, осуществляющих открытие дверей багажных или моторных отсеков.

В DIY для разработки робототехники для создания самодельных электронных механизмов.
