Линейный привод, линейный актуатор IP1200, 2500N (DC12V, DC24V)
Описание
Поднимать и опускать, открывать и закрывать, толкать и втягивать, извлекать и вставлять – всё это под силу линейным актуаторам серии HY-01. Например линейный привод сможет открывать/закрывать гаражные ворота, управлять окнами и дверьми в умном доме или же поднимать и опускать багажник вашего DIY-авто, открывать и закрывать вентиляцию в теплице и многое другое.Линейный актуатор (привод) — это устройство, которое преобразует электрическую энергию в линейное перемещение выходного штока.
Характеристики
| Напряжение | DC12V / DC24V | |||||||||
| Скорость (мм/сек) | 5 | |||||||||
| Толкающее усилие (N) | 2500 | |||||||||
| Тянущее усилие (N) | 2500 | |||||||||
| Самоблокирующая сила (N) | 2500 | |||||||||
| Ход (мм) | 100мм-500мм | |||||||||
| Рабочая температура | 0℃ ~+40℃ | |||||||||
| Концевые выключатели | встроенные | |||||||||
| Рабочая частота | 10%, до 2 минут непрерывной работы | |||||||||
| Внутренняя труба | алюминиевая труба | |||||||||
| Тип винта | T-тип винт (трапецеидальный) | |||||||||

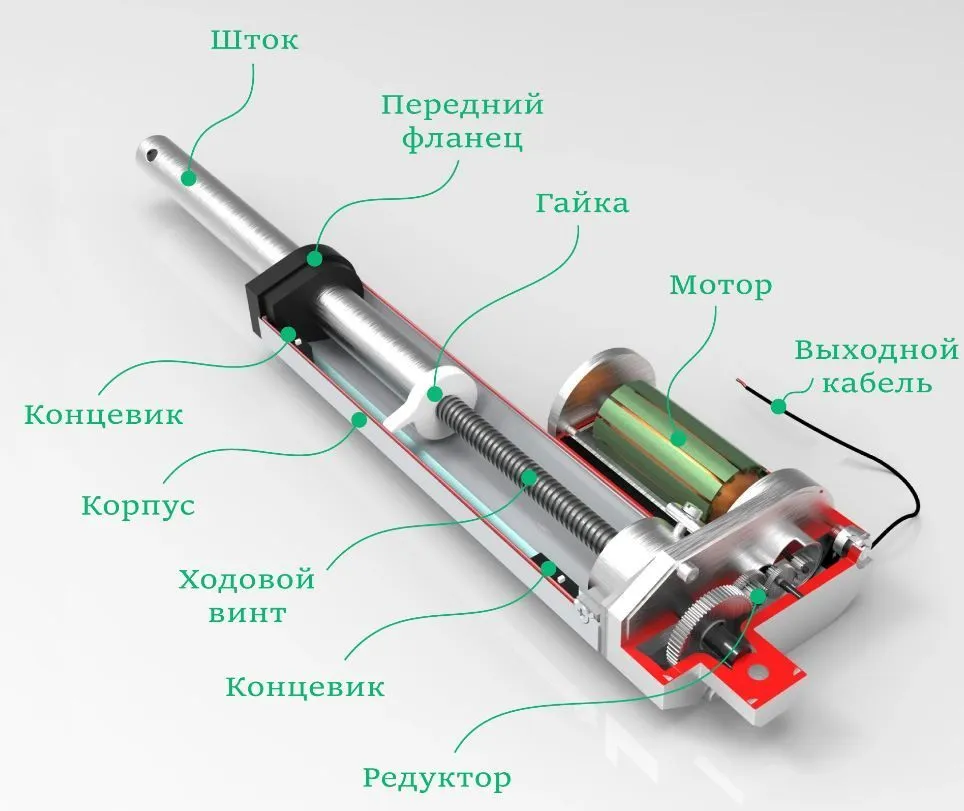

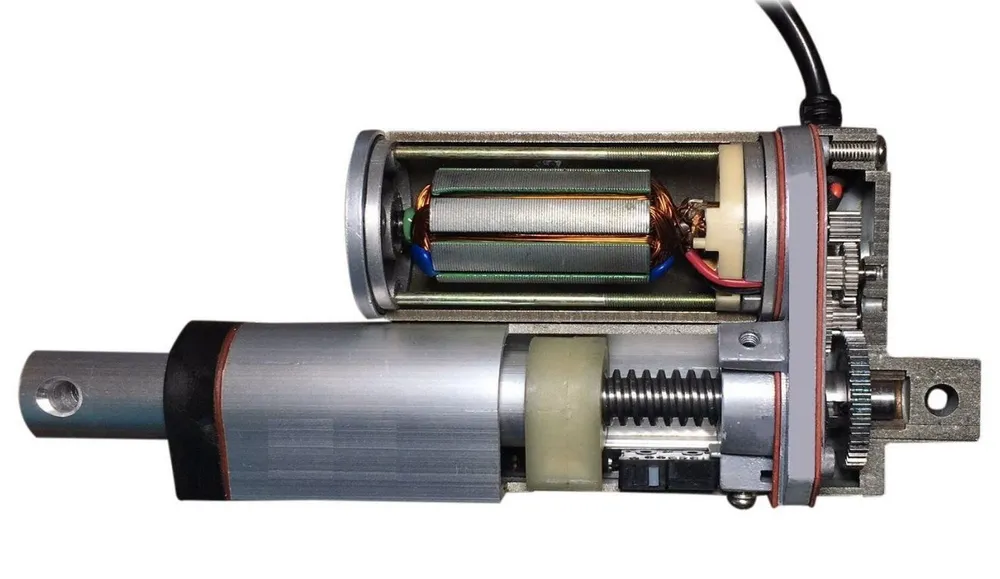

Актуатор состоит из двигателя, редуктора и механического винтового привода с выходным штоком. При подаче питания → вращается вал двигателя → вращается редуктор → вращается ходовой винт → поступает линейное перемещение штока. При смены полярности — шток начнет перемещается в противоположную сторону. При снятии питания — процесс останавливается.
Для ограничения максимальной длины выдвижения или втягивание штока, в линейном приводе расположены два концевых выключателя. При достижении штока крайних точек, соответствующий концевик просто отключает питание мотора. Дальнейшее движение возможно только в противоположном направлении, т.е. при смене полярности питания и реверсе двигателя.

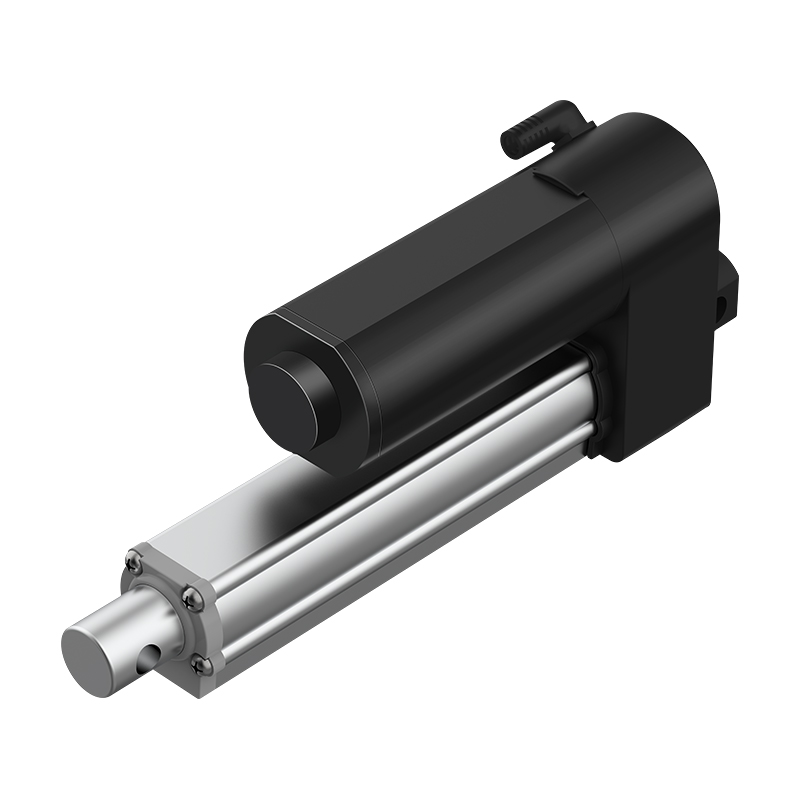

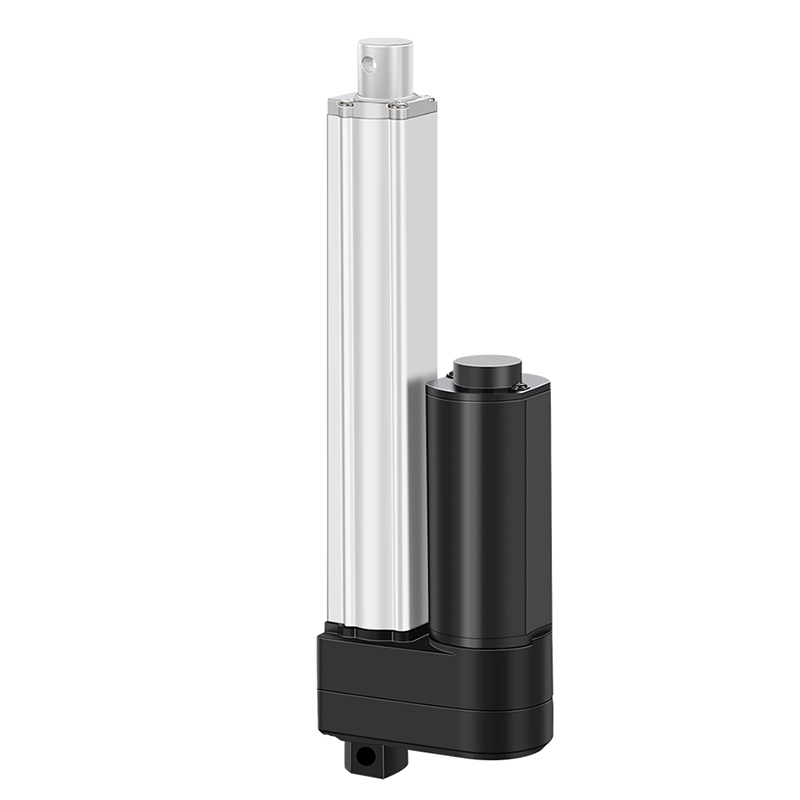

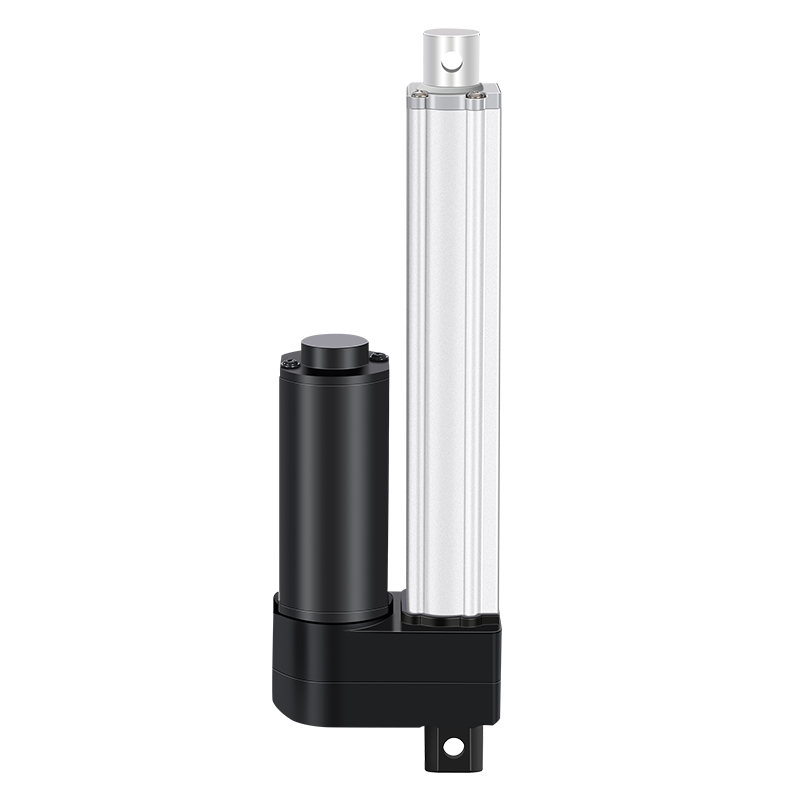

Линейный привод IP1200 (100-500mm) рассчитан на усилие до 2500N, питается от 12 В / 24 В и потребляет ток до 2,5 А. Длина выходного штока от 100 до 500 мм, скорость перемещения 5 мм/с.
Все конструктивные компоненты линейного привода изготовлены из алюминия, что обеспечивает легкость и прочность устройства. Линейные актуаторы соответствуют степени защиты IP54, что гарантирует работу в пыльной среде и допускает попадания воды. А это позволяет использовать модули не только в домашних, но и уличных условиях.
Особенности

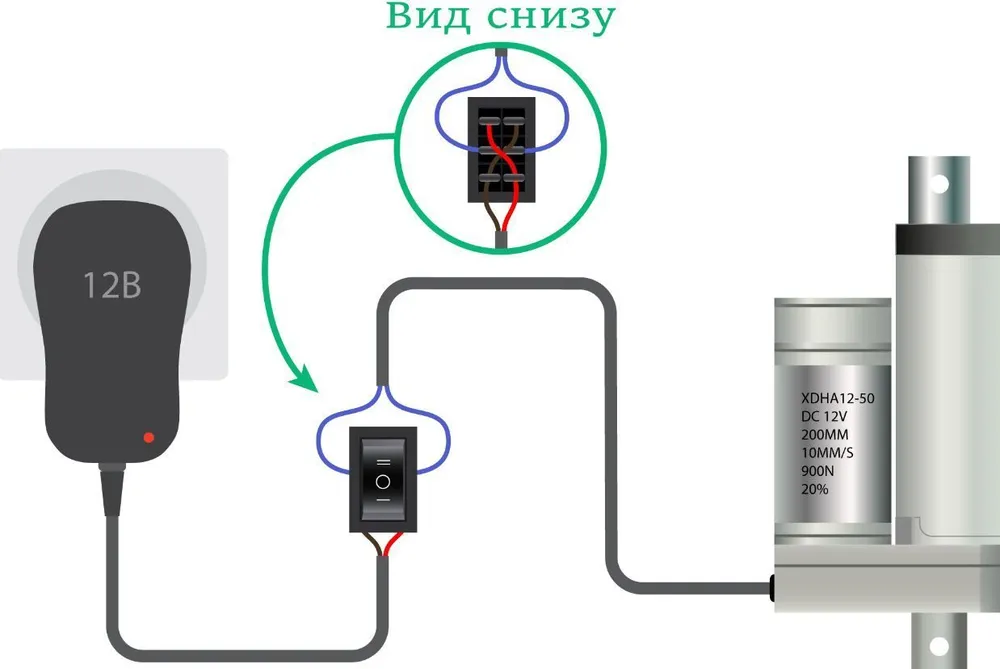

Простота в подключении и управлении. Приложите питание 12 В / 24 В к двум выходным проводам и шток начнет линейно перемещается в одну сторону, при смены полярности — шток начнет перемещается в противоположную сторону.Два встроенных концевика для ограничения движения штока при максимально втянутом или максимально выдвинутом состоянии.
Промышленный и стильный дизайн устройства впишется в любой интерьер.
Класс зашиты IP54 для работы в пыльной среде и допуск попадания струи воды.
Широкая линейка приводов с возможностью выбора длины штока от 100 до 500 мм.
Применение
Линейные актуаторы применяются в самых разнообразных сферах по всему миру.В домашних устройствах для открытие/закрытие уличных ворот, окон и дверей.
В промышленности для поворота лотков в инкубаторах.
В добыче зелёной энергии для контроля положения солнечной батареи.
В медицине для наклона медицинский кроватей.
В сфере обслуживания для открытия витрин в магазинах.
В автомобильной сфере в качестве механизмов, осуществляющих открытие дверей багажных или моторных отсеков.
В DIY для разработки робототехники для создания самодельных электронных механизмов.
