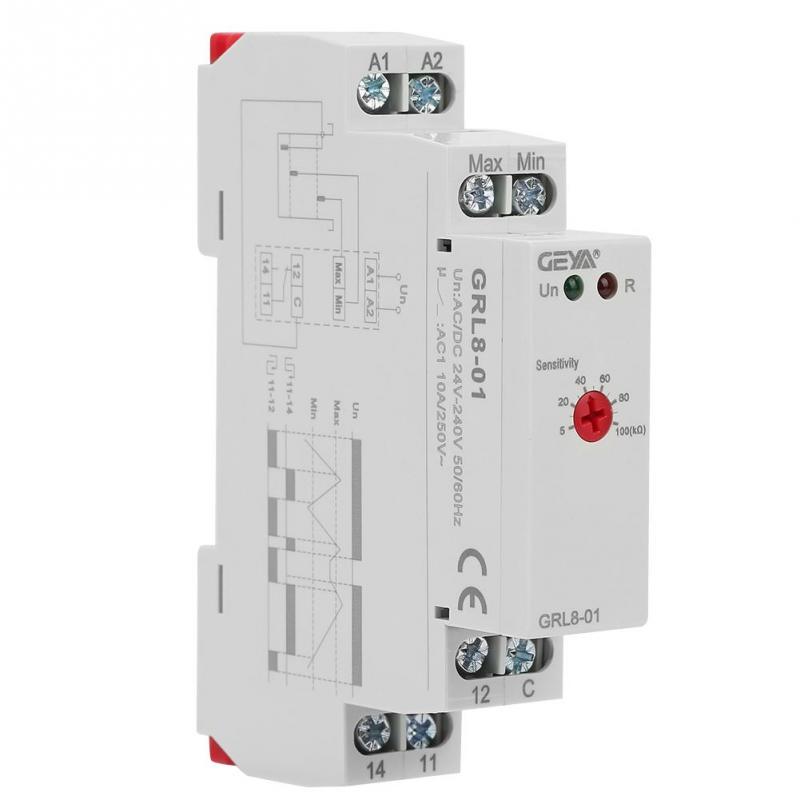

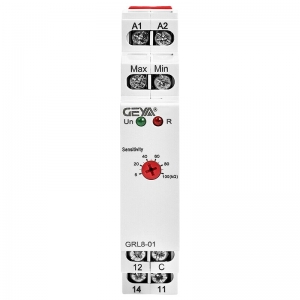

Реле контроля уровня жидкости в модульном корпусе на Din-рейку GRL8-01
Описание
Общая информацияРеле контроля уровня жидкости в модульном корпусе на Din-рейку GRL8-01 предназначено контроля уровня жидкости в цистернах, емкостях, колодцах и пр. с выдачей сигнала управления для включения откачивающего или закачивающего насоса. Работа основана на изменении сопротивления проводящей жидкости между датчиками-электродами. Для предотвращения износа электродов и электролиза жидкости на электроды подается переменное напряжение около 10Гц. Устройство может работать в одноуровневом или двухуровневым режиме. Задержка срабатывания устанавливается плавно. Реле имеет изолированный переключающий релейный контакт для коммутации нагрузки.
Отличительные особенности
- Гальваническая развязка датчиков уровня от сети
- Одноуровневый или двухуровневый режим
- Регулируемая чувствительность
- Индикация питания (зеленый), выхода (красный)
- Непосредственное крепление на DIN-рейку
Применение и работа реле контроля уровня жидкости GRL8-01
Реле контроля уровня жидкости GRL8-01 представляет собой устройство, применяемое для поддержания постоянного уровня жидкости в резервуаре. К прибору подключаются металлические датчики-электроды, которые на небольшом расстоянии друг от друга помещаются вертикально в жидкость на разную глубину. К электродам особых требований не предъявляется (можно использовать из обычной нержавейки). Для четкой работы устанавливают нужную чувствительность устройства регулятором на передней панели.
В одноуровневом режиме используются 2 электрода. Электрод Max помещают на глубину максимального уровня, электрод С (Common) помещают глубже. При одноуровневом режиме закачивания (pump up) выход активируется при падении уровня жидкости ниже Max (включение закачивающего насоса). При одноуровневом режиме откачивания (pump down) выход активируется при возрастании уровня жидкости выше Max (включение откачивающего насоса). Для устранения лишних срабатываний при волнении жидкости устанавливают задержку включения (t on) или выключения (t off) выхода.
В двухуровневом режиме используются 3 электрода. Электроды Max и Min помещают на глубину максимального и минимального уровня соответственно. Электрод С помещают глубже остальных. При двухуровневом режиме закачивания (pump up) выход включается при падении уровня жидкости ниже минимального (включение закачивающего насоса) и выключается при максимальном уровне. При двухуровневом режиме откачивания (pump down) выход включается при повышении уровня жидкости выше максимального (включение откачивающего насоса) и выключается при минимальном уровне.
Технические характеристики
Модель | GRL8-01 |
Напряжение питания (A1-A2) | 24-240 В AC/DC |
Потребляемая мощность | <2 Вт |
Время задержки | 0.5....10с |
Регулировка чувствительности (вх сопротивление) | 5....100 кОм |
Напряжение на датчиках | <3.5 В AC |
Ток датчиков | <0.1 мА |
Макс время отклика при изменении уровня | 400мс |
Выход | замыкающий контакт реле |
Коммутируемый ток | <10А ~220В AC |
Общее кол-во переключений | >5х10^6 |

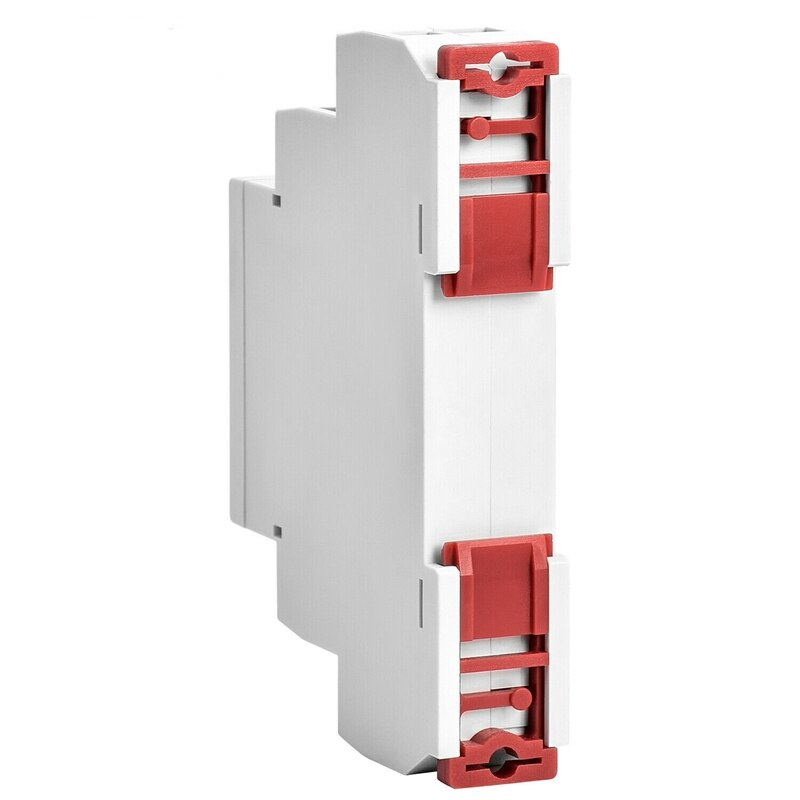

Крепление | На Din-рейку |
Рабочая температура и влажность воздуха | -20...+55°С, 48-85% |
Размеры (высота-ширина-глубина) | 90 х 18 х 65 мм |
Масса | 72 г |

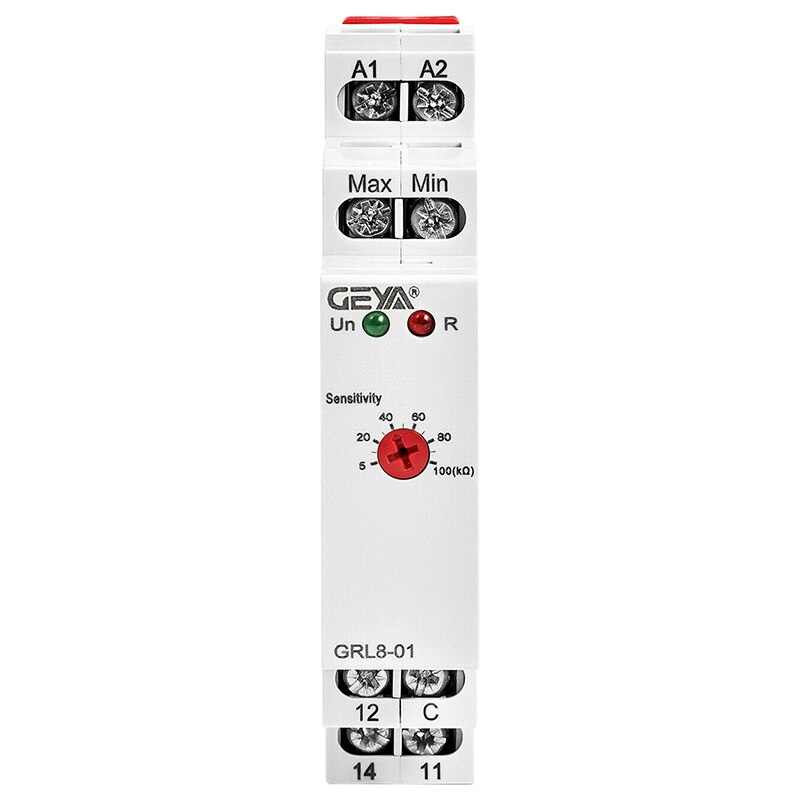

Назначение индикаторов и переключателей
Обозначение | Расшифровка |
Un | индикация питания (зеленый) |
R | индикация включения выхода (красный) |
Sensitivity | регулировка чувствительности |

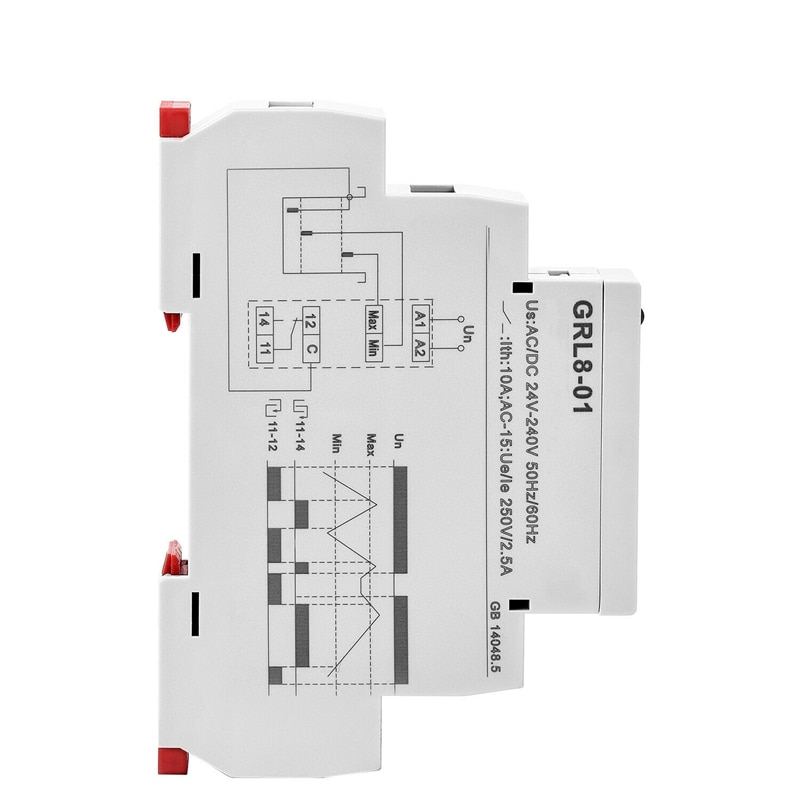

Схемы подключения и временные диаграммы
Схема подключения для одноуровневого и двухуровневого режима
Размеры

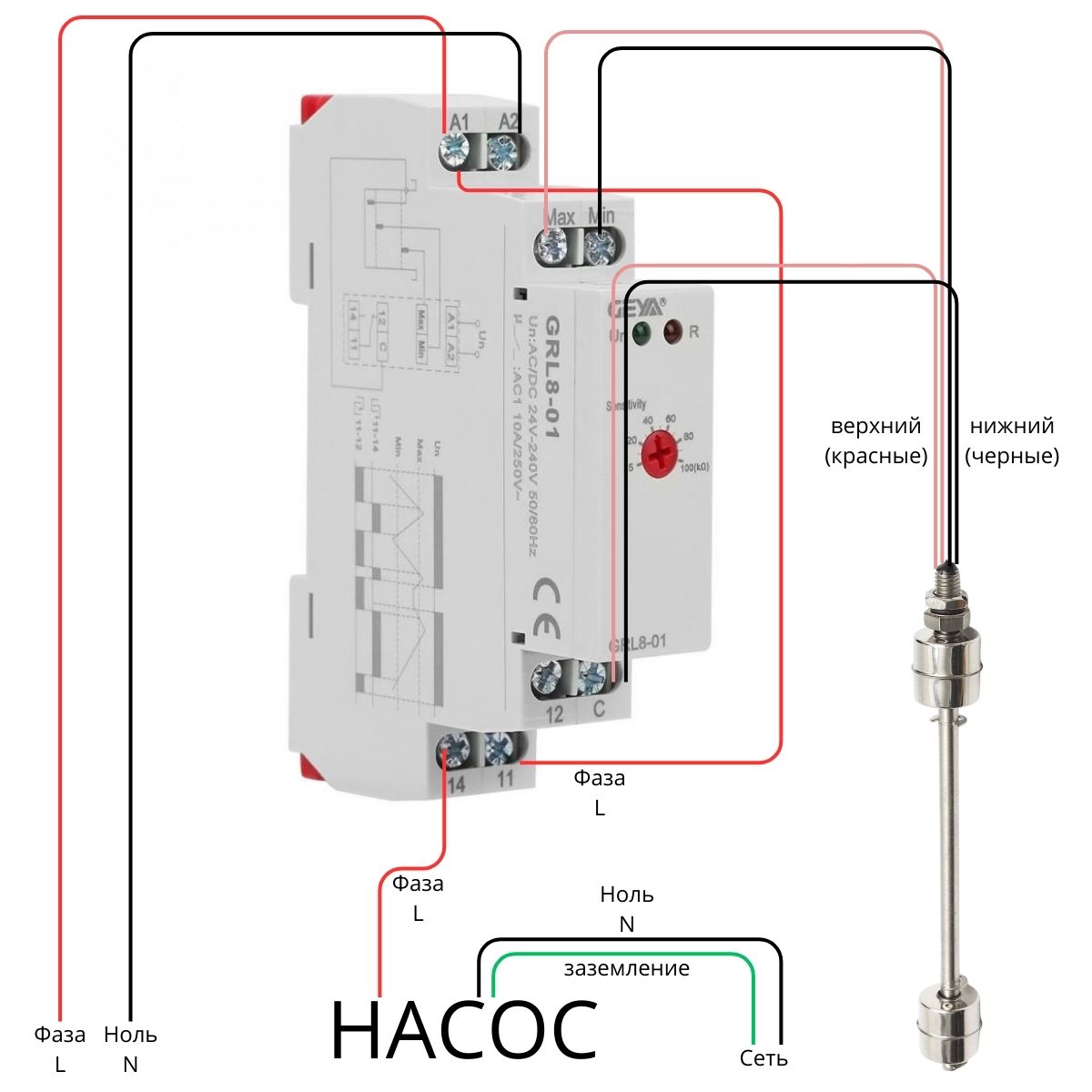

Схема подключения с пояснением
